美国Axometrics大型在线LCD面板测量装置
大型在线LCD面板测量
APM、FAA-3 和 FAF-5 系统
系统可用于测量从 20 英寸对角线到 Gen 11 母玻璃 （2940 mm x 3370 mm） 的 LCD 面板。可以测量所有液晶参数，包括电池间隙、摩擦（对齐）方向、扭转角度和预倾斜角度。
概述
Axometrics***测量LCD面板的物理特性（电池间隙，对齐/摩擦方向，扭曲，预倾斜角度）。系统可以针对实验室使用（通常用于测量单个LCD面板）和生产系统（通常用于测量LCD母玻璃）进行定制。

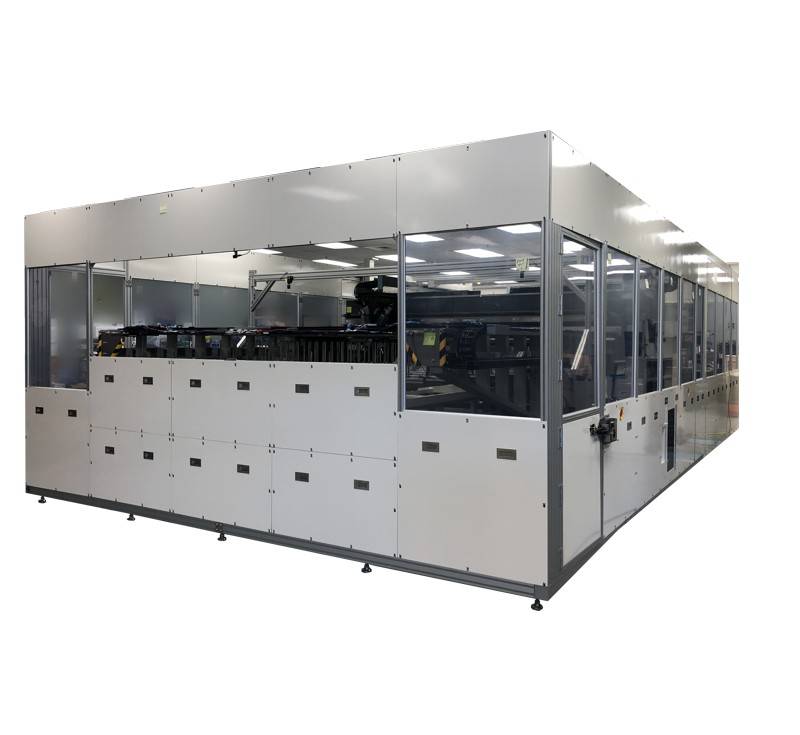

所有Axometrics生产系统均符合每个客户的工厂通用规范，通常包括其他子系统，如销式升降器、电离棒、机械和光学测量、安全联锁、地震分析和约束，以及用于自动化生产测量和机器人样品装载的完整CIM软件控制。
标准系统尺寸包括：
-
20“ 对角线
-
42“ 对角线
-
65“ 对角线
-
85“ 对角线
-
第 3 代 / 3.5 母玻璃
-
第 4 代 / 4.5 母玻璃
-
第 5 代 / 5.5 母玻璃
-
第 6 代母镜
-
第 8 代 / 8.5 母玻璃
-
Gen 10.5 / 11 母玻璃
每个系统都是定制的，以满足您的空间要求
APM 系统

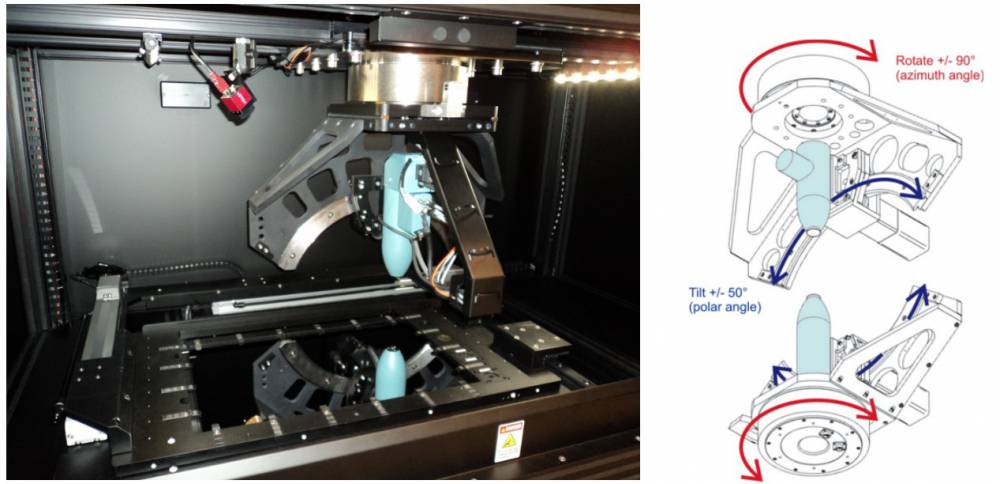

轴测面板映射仪（APM）测量系统由一对旋光仪头（AxoScan或AxoStep）组成，安装在单个组合倾斜/旋转转盘上。标准配置包括可定制的XY载物台，带有集成校准样品，可调光源和保护外壳。还可以包括其他选项，例如光学测量和面板电压源。AMP 系统通常用于在实验室环境中测量单个 LCD 面板，它们可以构建用于从单个 20 英寸 LCD 面板到第 11 代母玻璃的任何尺寸样品。
FAA-3系统

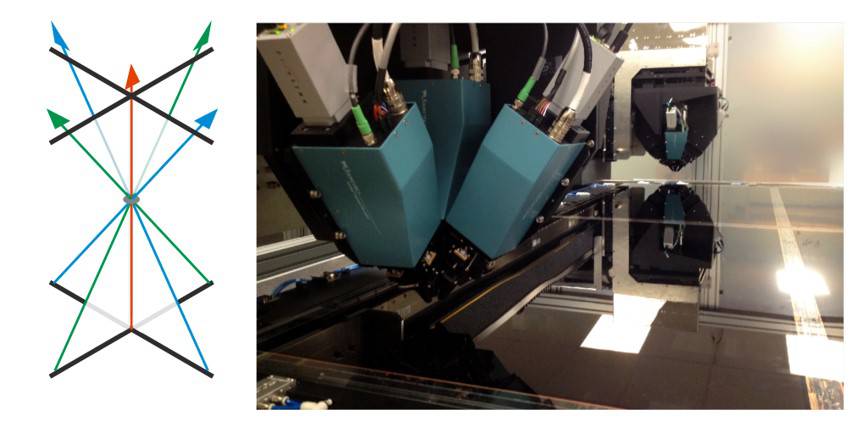

FAA 系统由 3 个以固定倾斜角度安装的 AxoScan（或 AxoStep）头组成，连接到旋转转塔。这些测量系统是当今市场上***快的LCD测量系统。FAA-3 AxoScan 系统可以在一秒钟内测量样品上的多个位置，通常用于 LCD 制造设施中用于测量母玻璃样品，但可以构建用于从单个 20 英寸 LCD 面板到第 11 代母玻璃的任何尺寸样品。标准配置包括可定制的XY载物台，带有集成校准样品，可调光源和保护外壳。在生产环境中使用时，还包括允许自动机器人装载以及机械和光学测量系统的附加功能。
FAF-5 （九头蛇） 系统

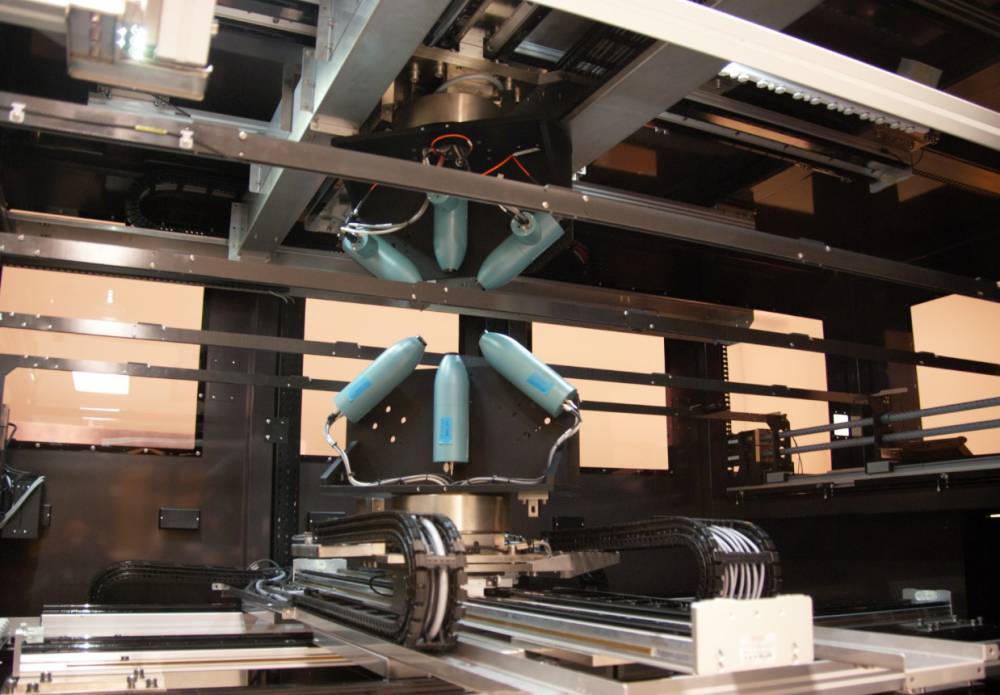

Axometrics HYDRA测量系统（FAF-5）是世界上进的LCD面板偏振测量系统。它由 5 组 AxoStep 头组成，安装用于从 5 个不同方向查看单个 LCD 像素。该系统以适合生产线使用的速度测量PSVA、PSA和UV2A LCD面板各个子域内的单元间隙和预倾斜角度。五个AxoStep系统同时测量，可在20秒内完成测量。功能包括：
-
自动自动对焦
-
自动特征定位和图像居中
-
自动图像配准
-
样品倾斜和对准补偿
-
单次测量中的多域分析
与Gen 11一样大的系统目前被几家的LCD面板制造商使用。
