简单介绍：
把带有编码器的扭矩传感器的角度和转速信号实时转换为电压输出。
详情介绍：
Unipulse尤尼帕斯REM-UTM系列编码器/转换器
产品概要
把带有编码器的扭矩传感器的角度和转速信号实时转换为电压输出。
使用多通道的示波器等仪器可以进行实时监控旋转角度、扭矩和转速的关系。
电压输出适用于反馈控制。
●旋转编码器的角度和转速可以用-10 ～ ＋10 V的模拟电压同时监控。
●可以用Z相信号（仅适用于UTMⅡ）或外部脉冲信号来确定原点
使用多通道的示波器等仪器可以进行实时监控旋转角度、扭矩和转速的关系。
电压输出适用于反馈控制。
●旋转编码器的角度和转速可以用-10 ～ ＋10 V的模拟电压同时监控。
●可以用Z相信号（仅适用于UTMⅡ）或外部脉冲信号来确定原点

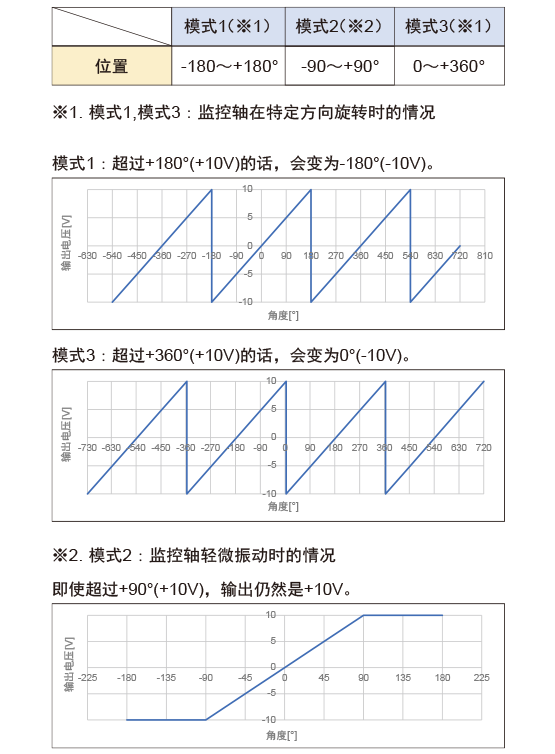

位置信号输出
转速输出 (*3) (*4)
*3. 可以测量1 rpm以上。
*4 .如果旋转编码器的脉冲信号超过0.1秒没有输入的话，则输出返回原点（0 V）。
仕様
| 角度信号 | －10 ～ +10 V |
|---|---|
| 转速信号 | －10 ～ +10 V |
| 电压输出的分辨率 | ±10 V时1/50000 |
| 电压输出的非线性 | 0.01%/FS 以下 |
| 电压输出的响应特性 | DC ～ 5 kHz/－3 dB |
| 使用温度范围 | －10 ～ +50℃ |
| 输出的温度影响 | 0.005% FS/℃ |
| 湿度 | 85% RH 以下(无凝霜) |
| 电源电压 | DC 24 V±15％ |
| 消耗电流 | 0.04 A 以下 |
| 框体尺寸 | 28(W) × 78(H) × 80(D) mm(不含凸起部分) |
| 重量 | 约 120 g |
