简单介绍：
显示扭矩最大值，最小值，平均值
详情介绍：
TM400U便携式扭矩显示器unipulse尤尼帕斯
产品概要
TM400采用UTMⅡ/UTMV系列接头, 插上就可以使用的测力仪表。没供电地方也可以使用。跟UTMⅡ编码器选件连接时, 可显示角度（位移）和扭矩的变动。
体积小但采样速度高达20000次/秒，现场的实用性很强。
主要特点
■ UTMⅡ/UTMV专用测力仪表
■ 携带方便
■ 20000次/秒的AD转换
■ 搭配UTMⅡ/UTMV直连电缆
■ 可显示扭矩、转速以及角度和扭力变化
■ 备有存储功能, 通过USB可以传送数值
■ 上下限比较功能、 保持功能

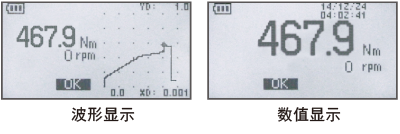

按ESC切换显示画面

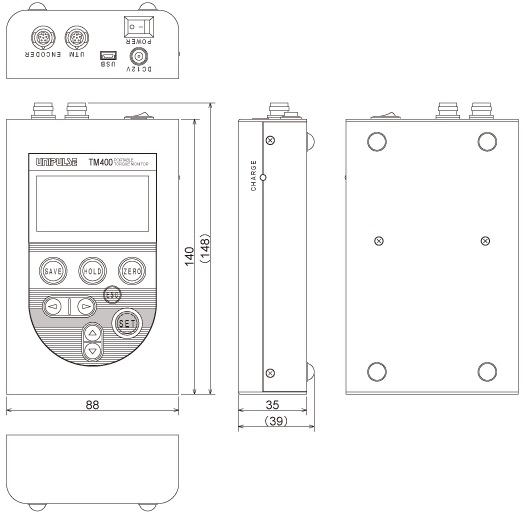

外形寸法
技术参数
扭矩输入｜旋转输入｜编码器输入｜显示部分｜接口｜一般性能｜附属品
| 扭矩输入(电压输入) | |
| 输入信号范围 | －5 ～ ＋5 V 输入阻抗:1 MΩ以上 |
|---|---|
| 精度 |
非线性:0.02%/FS±1 digit 以内 零点漂移:0.2 mV/°C RTI 以内 量程漂移:0.01%/°C 以内 |
| 模拟滤波器 | 低通滤波器 (－6 dB/oct) 10 Hz, 30 Hz, 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz, 30 kHz 中选择 |
| A/D转换器 |
･ 速度…20000次/秒 ･ 分辨率…24 bit(二进制) 5 V输入时约 1/30000 |
| 旋转输入(脉冲输入 开路集电极) | |
| 转速范围 | 依据UTMⅡ/UTMV系列的输出频率 |
|---|---|
| 低速范围 | 15 rpm |
| 脉冲反应幅度 | 50 μs |
| 电路构成 |
无电压接点输入(-COM) 连接可集电极开路(Ic = 约 10 mA) |
| 编码器输入(脉冲输入 开路集电极) | |
| 允许输入频率 | 50 kHz |
|---|---|
| 显示部分 | |
| 显示器 | 128×64 dot 黑白LCD(显示画面28×57 mm) |
|---|---|
| 显示内容 |
数值显示(测力值, 转速, 角度) 波形显示（测力值-时间, 测力值-位移） 状态显示(HI／OK／LO／HOLD) |
| 接口 | |
| 接口 | USB |
|---|---|
| 一般性能 | |
| 电源电压 |
内藏二次电池 连续使用时间：5个小时 专用AC整流器(附属电缆线AC 100 V专用) |
|---|---|
| 使用条件 |
温度：使用温度 -10 ～ +40°C 保存温度 -20 ～ +60°C 湿度：85% RH 以下 (无凝霜) |
| 外形寸法 | 88(W)× 140(H)× 35(D) mm（不含凸起部分） |
| 重量 | 约 500 g |
|
适合CE标准 (订购时指定) |
EMC指令 EN61326-1 安全规格 EN62311 |
| 附属品 | |
|
专用AC整流器･･････1 使用说明书･･････1 UTMⅡ/UTMV连接线(2 m)･･････1 UTMⅡ旋转编码器连接线(2 m)･･････1 |
|
