简单介绍：
TM500是为UTMⅡ/UTMV系列开发的仪表，附属电缆搭配共用插头，方便于连接
详情介绍：
Unipulse尤尼帕斯TM500触摸式扭矩显示器
产品概要
TM500是为UTMⅡ/UTMV系列开发的仪表，附属电缆搭配共用插头，方便于连接UTMⅡ/UTMV。跟UTMⅡ旋转编码器选件连接时，表示连续波形可比较扭矩和角度（或行程）。
功能方面也很丰富，如“连续模式”是扭矩值多于设定数值时判定NG，“平均模式”是高于n次的平均波形高于设定数值判定NG等可对应各种应用案例。
主要特点
* UTMⅡ/UTMV专用扭矩仪表
* 通过波形显示与角度相对的扭矩变化
* 保持功能
* 上下限比较输出功能
* 测定的数据或者是设定参数可以保存在SD卡上。 数据可以变换为简单的CSV格式，Excel等比较容易编辑。
* 搭配UTMⅡ/UTMV直连电缆可给旋转编码器选件供电
应用案例

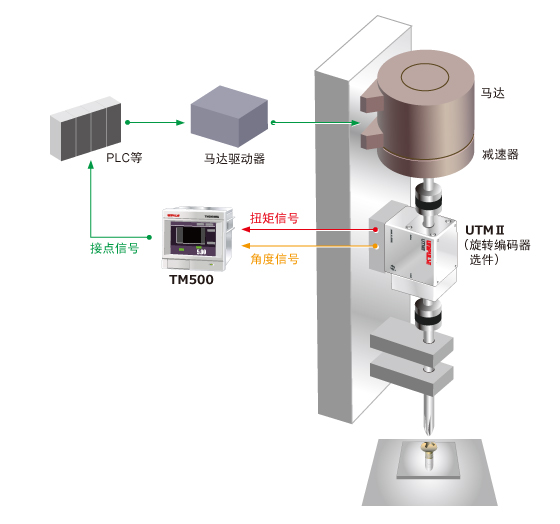

＜带有扭矩测量功能的螺丝紧固机器＞
＜齿轮咬合状态检查＞
技术参数
模拟部分｜显示部分｜设定部分｜外部信号｜接口｜一般性能｜附属品
| 模拟部分 | |
| 扭矩输入 | －5 ～ ＋5 V 输入阻抗：1 MΩ 以上 |
|---|---|
| 精度 |
非线性:0.02%/FS±1 digit 以内 零点漂移:0.2 mV/℃ RTI 以内 量程漂移:0.01%/℃ 以内 |
| 模拟滤波器 | 低通滤波器 (－6 dB/oct) 30 Hz、100 Hz、300 Hz、1 kHz 中选择 |
| A/D转换器 |
･ 速度…4000次/秒 ･ 分辨率…24 bit(二进制) 5 V输入时约 1/30000 |
| 模拟显示输出 | 输出电平：返回输入电压（测试点用） |
|
脉冲输入 （开路集电极） |
最大输入频率：50 kHz 内部计数器范围 ：约 1000000 |
| 显示部分 | |
| 显示器 | 3.5英寸TFT彩色LCD |
|---|---|
| 设定部分 | |
| 设定方法 | 用液晶触摸屏操作设定 |
|---|---|
| 设定值的保存 | NOV RAM（非易失性存储器），锂电池保存的C-MOS RAM |
| 外部信号 | |
|
外部输出信号 （15点） |
保持判断（负荷、量程）/过载/波形比较判断/测量完成/CPU正常运行/负荷正常/量程正常/SD卡正常 |
|---|---|
|
外部输入信号 （12点） |
负荷清零/量程位置调整/开始测量/结束测量/切换保持区间/复位/背景光强制点亮/禁止操作触摸屏/切换工件 |
| 接口 | |
| 接口 | RS-232C接口 |
|---|---|
| 一般性能 | |
| 电源电压 | DC 24 V(±15%) |
|---|---|
| 消耗电力 | 7 W typ. |
| 使用条件 |
温度：使用温度 －10 ～ ＋40℃ 保存温度 －20 ～ ＋60℃ 湿度：85% RH 以下 (无凝霜) |
| 外形尺寸 | 96(W) × 96(H) × 117.3(D) mm（不含凸起部分） |
| 重量 | 约 1.0 kg |
| 适合CE标准 | EMC指令 EN61326-1 |
| 附属品 | |
|
使用说明书･･････1 外部输入输出插口･･････1 UTMⅡ/UTMV连接线（2 m）･･････1 UTMⅡ旋转编码器连接线（2 m）･･････1 SD记忆卡（1 GByte）（装配SDC选件时）･･････1 |
|
| 品名 | 详细 |
| SDC |
SDC：SD卡插槽（1 MByte可保存约80个波形。不对应SDHC、SDXC） 可以保存、恢复全部设定值、全部比较波形。可以自动保存测量波形、判断点。 |
|---|
| 品名 | 详细 |
| DTC1 | 携带箱子 |
|---|---|
| SD1G | SD卡1 GByte |
| SD2G | SD卡2 GByte |
| CA81-232X | miniDIN-D-Sub9p屏蔽线1.5 m |
| CATM21-M | UTMⅡ/UTMV连接线2 m |
| CATM51-M | UTMⅡ/UTMV连接线5 m |
| CATM(R)21-M | UTMⅡ旋转编码器连接线2 m |
| CATM(R)51-M | UTMⅡ旋转编码器连接线5 m |
| CN52 | FCN系列I/O转换头（带封盖口） |
| CN57 | FCN系列I/O转换头（带斜封盖口） |
| CN60 | RS-232C用圆头DIN8p接头 |
| CN90 | UTMⅡ/UTMV连接用防水塑料接头 |
| CN91 | UTMⅡ旋转编码器连接用防水塑料接头 |
| GMP96x96 | 橡胶支撑 |
| TSU03 | DC电源用避组合 |
型号构成
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
