REVOX光学设备SLG-150V-NIR光纤光源装置
TECHNICAL SPECIFICATIONS
MODEL NUMBER
SLG-150V-①-②-③④
（850） 照度校正：带→FB，无→描述
技术规格
类型名称
SLG-150V-①-MN SLG-150VFB-①-MN
①：850/940/1060/1100
输入电压
AC100～240V（±10%）、50/60Hz
功耗（典型值）
850nm/940nm：95VA，1，060nm/1，100nm：110VA
（在日本使用时：AC100V）
绝缘耐压和绝缘电阻
（输入-输出、输入-FG）
AC1，500V / 1 分钟截止电流：10mA 或更少
DC500V / 1 分钟应用 20MΩ 或更多
使用环境
温度 5 至 40°C，湿度 20-80%（无冷凝） 海拔 2，000 米或更少
存储环境
温度-15°C~60°C，湿度20~85%（无冷凝）
调光范围
0～100％
分辨率
10 位（1，024 个色调）
调光系统
手动调光
面板旋转编码器的调光操作
外部调光
0 至 5V 模拟调光
8 位数字调光
10 位数字调光
串行通信调光 （RS232C）
ETHERNET 调光
调光锁定功能
0 V 至 5V 模拟调光时有效
异常输出信号
LED 温度异常信号、LED 错误（开路/短路）
合适的光纤直径
光纤灯头，光学系统
光纤OF直径φ8~φ14mm
更换 LED
可通过发送回
LED 预期寿命
（不是保证值） ）
850nm/940nm：30，000 小时（光强度降低到 70% 的时间）
1，060nm/1，100nm：T.B.D
LED 驱动系统
恒流系统
冷却系统
强制冷却
环境法规
RoHS 符合性
CE 标记
安全标准：EN61010-1 符合
EMC 标准：EN61000-6-2、EN61000-6-4、EN62311
电气和材料安全法
符合技术标准
风险组
850nm/940nm：风险组 3
1，060nm/1，100nm：风险组 2
输入连接器
交流输入：3P入口 EN60320-1 认证C14型×1
外部控制连接器
数字调光输入：D-SUB25（UL1977 认证，母 25 引脚）x1
串行调光输入：D-SUB9（UL1977 认证，母 9 针）x1
ETHERNET 调光输入：RJ-45
材料和表面处理
材质：铝合金，表面处理：红色阳极氧化
质量
约3.9公斤
配件
3P 接地极带交流线（最大额定值 125V 7A）2m，使用说明书
型号
（850） 安装 LED 波长：940nm →940、1nm →060、1060，1nm →100、1100，8nm →14
（30） 捆绑直径：±<>~<>mm →M
（<>） 光分布角度（总角）：<>°→N
近红外 LED 光源，非常适合外部和内部检查

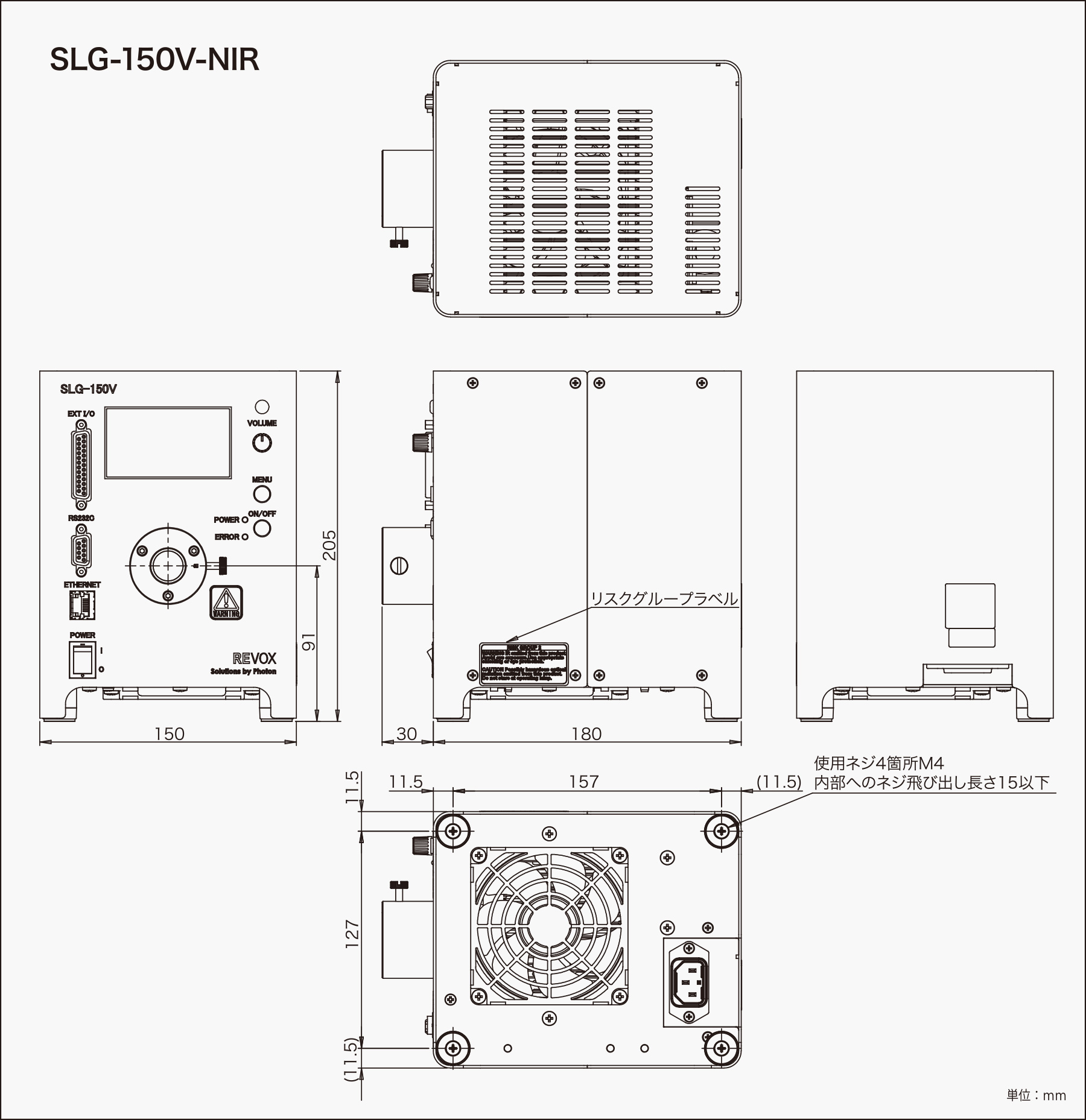

APPEARANCE
外观图
