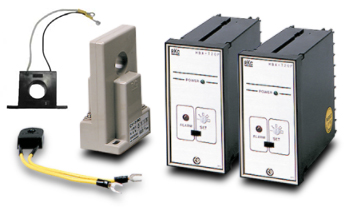

RKC理化工业HBA-T20加热器断线警报器

单相/三相 功率调节器用断线警报器 （盘面安装型）
HBA-T20 / HBA-T30 / HBA-T22 / HBA-T32/ HBA-T23 / HBA-T33

• 单相或者三相功率调节器用加热器断线警报器
• 可用于相位控制，过零交叉控制，继电器接点，SSR驱动
• 对应CT：CV-1（HBA-T20 / HBA-T30）、CTL-6-P-N（HBA-T22 / HBA-T32）、CTL-18S-N（HBA-T23 / HBA-T33）

※三相用场合使用2个CT

主要特长

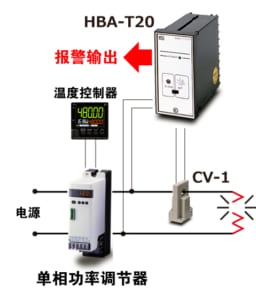

HBA-T20（単相用）

用于单相功率调节器相位控制，过零控制

※也可用于继电器接点，SSR驱动控制

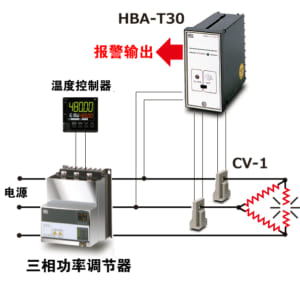

HBA-T30（三相用）

用于三相功率调节器相位控制，过零控制

※也可用于继电器接点，SSR驱动控制

HBA-T22（単相用）

用于单相功率调节器相位控制，过零控制

※也可用于继电器接点，SSR驱动控制

HBA-T32（三相用）

用于三相功率调节器相位控制，过零控制

※也可用于继电器接点，SSR驱动控制

HBA-T23（単相用）

用于单相功率调节器相位控制，过零控制

※也可用于继电器接点，SSR驱动控制

HBA-T33（三相用）

用于三相功率调节器相位控制，过零控制

※也可用于继电器接点，SSR驱动控制

主要规格

HBA-T20（单相 功率调节器用）

• 输入种类：负载电压或电流感测器（CV-1-□）
• 可感测负载电流：AC5A, AC30A, AC100A (依CV-1额定)
• 可设定范围：CV-1额定值之50～100％
• 负载设定精度：负载设定值±3％
• 警报灵敏度：负载容量10％以上的电流变化时反应

※但10％以内之变化量不保证

HBA-T30（三相 功率调节器用）

• 输入种类：负载电压或电流感测器（CV-1-□）
• 可感测负载电流：AC5A, AC30A, AC100A (依CV-1额定)
• 可设定范围：CV-1额定值之50～100％
• 负载设定精度：负载设定值±3％
• 警报灵敏度：负载容量15％以上的电流变化时反应

※但15％以内之变化量不保证

＜共通规格＞

• 警报输出：２点、继电器接点输出、1c接点
• 电源电压：AC100/110V、AC200/220V　50/60Hz共用
• 消耗电力：1.2VA以下
• 使用环境温度：0～50℃

HBA-T22（单相 功率调节器用）

• 输入种类：负载电压或电流感测器（CTL-6-P-N）
• 可感测负载电流：AC5A, AC10A, AC20A, AC30A (本体额定)
• 可设定范围：本体额定值之50～100％
• 负载设定高精度：负载设定值±3％
• 警报灵敏度：负载容量10％以上的电流变化时反应

※但10％以内之变化量不保证

HBA-T32（三相 功率调节器用）

• 输入种类：负载电压或电流感测器（CTL-6-P-N）
• 可感测负载电流：AC5A, AC10A, AC20A, AC30A (本体额定)
• 可设定范围：本体额定值之50～100％
• 负载设定高精度：负载设定值±3％
• 警报灵敏度：负载容量15％以上的电流变化时反应

※但15％以内之变化量不保证

＜共通规格＞

• 警报输出：２点、继电器接点输出、1c接点
• 电源电压：AC100/110V、AC200/220V　50/60Hz共用
• 消耗电力：1.2VA以下
• 使用环境温度：0～50℃

HBA-T23（单相 功率调节器用）

• 输入种类：负载电压或电流感测器（CTL-18S-N）
• 可感测负载电流：AC30A, AC100A (本体额定)
• 可设定范围：本体额定值之50～100％
• 负载设定高精度：负载设定值±3％
• 警报灵敏度：负载容量10％以上的电流变化时反应

※但10％以内之变化量不保证

HBA-T33（三相 功率调节器用）

• 输入种类：负载电压或电流感测器（CTL-18S-N）
• 可感测负载电流：AC30A, AC100A (本体额定)
• 可设定范围：本体额定值之50～100％
• 负载设定高精度：负载设定值±3％
• 警报灵敏度：负载容量15％以上的电流变化时反应

※但15％以内之变化量不保证

＜共通规格＞

• 警报输出：２点、继电器接点输出、1c接点
• 电源电压：AC100/110V、AC200/220V　50/60Hz共用
• 消耗电力：1.2VA以下
• 使用环境温度：0～50℃
