RKC理化工业ST-55 / ST-56表面热电偶温度传感器

用于微表面的温度传感器
ST-55 / ST-56

主要特点

可测量微点的温度

• 热电偶线材具有细直径（特氟龙涂层类型：0.076mm~ 陶瓷涂层类型：0.1mm~），可实现热容量小、体积小、重量轻的线材，以及精细部位的表面温度测量。

• 使用市售的陶瓷/环氧粘合剂或耐热胶带，将传感器**粘附到温度测量部分。

可用作 K 热电偶

• 可与K热电偶输入规格的仪表连接使用。
• 陶瓷涂层类型可测量高达 500°C。 （特氟龙（氟树脂）涂层类型高达 260°C）

可根据应用制作长度传感器

• ST-56：
  从测温部到端子部，可指定200mm至100mm单位。
• ST-55：
  在ST-56中增加了中继部分。 通过在继电器部分使用粗线材，可以制造长传感器。 **可以指定为 50mm 到 50mm 单位，中继部分可以指定为 200mm 到 50mm 单位。

※前端部、中继部可按所需尺寸制作，但请选择尺寸，使传感器整体的线材电阻值为100Ω以下。

主要规格

• 传感器类型：K 热电偶线材，JIS C 1602-1995 兼容
• 线材直径：
  ST-55
  1）前端部 特氟龙包覆：0.076mm、0.127mm 陶瓷涂层：0.1mm、0.2mm
  2）中继部：0.127mm、0.254mm
  ST-56
  特氟龙包覆：0.076mm、0.127mm， 0.254mm 陶瓷涂层：0.1mm、0.2mm、0.32mm

• 精度：±0.5%±1°C *100°C 金属表面温度测量（铜制）精度（出厂时）
• 最高工作温度：
  1）测温部 特氟龙被覆：300°C（被覆部260°C） 陶瓷涂层：500°C
  2）粘合带：300°C
  3）ST-55连接部：170°C
  4）ST-55中继部：260°C

• 响应时间：
  1） 线材直径 0.076mm 特氟龙涂层：0.2 秒（63.2% 响应）、0.8 秒（95.0% 响应）
  2） 线材直径 0.1mm 陶瓷涂层：0.2 秒（63.2% 响应）、0.5 秒（95.0% 响应）
  * 金属表面温度测量中的响应

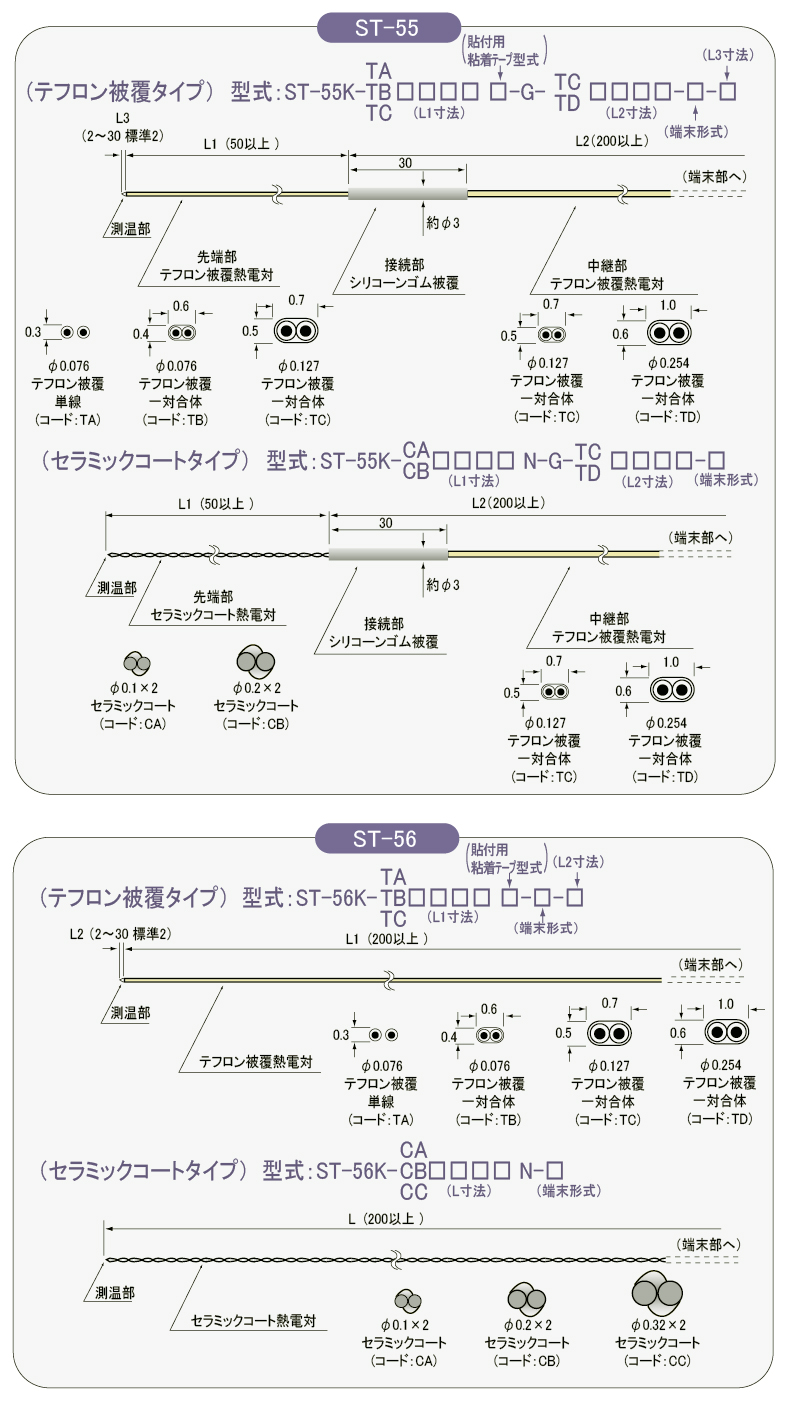

外形尺寸

（单位：毫米）

测温部、中继部

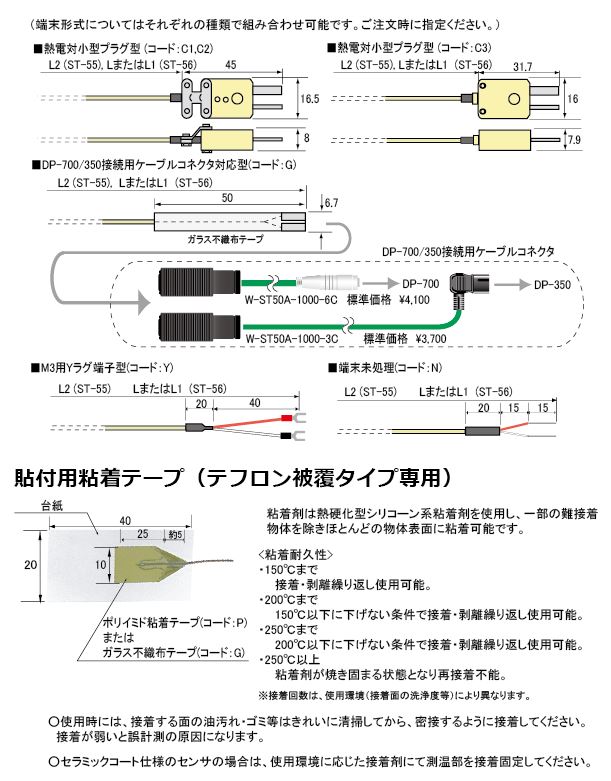

终端部

型号/价格

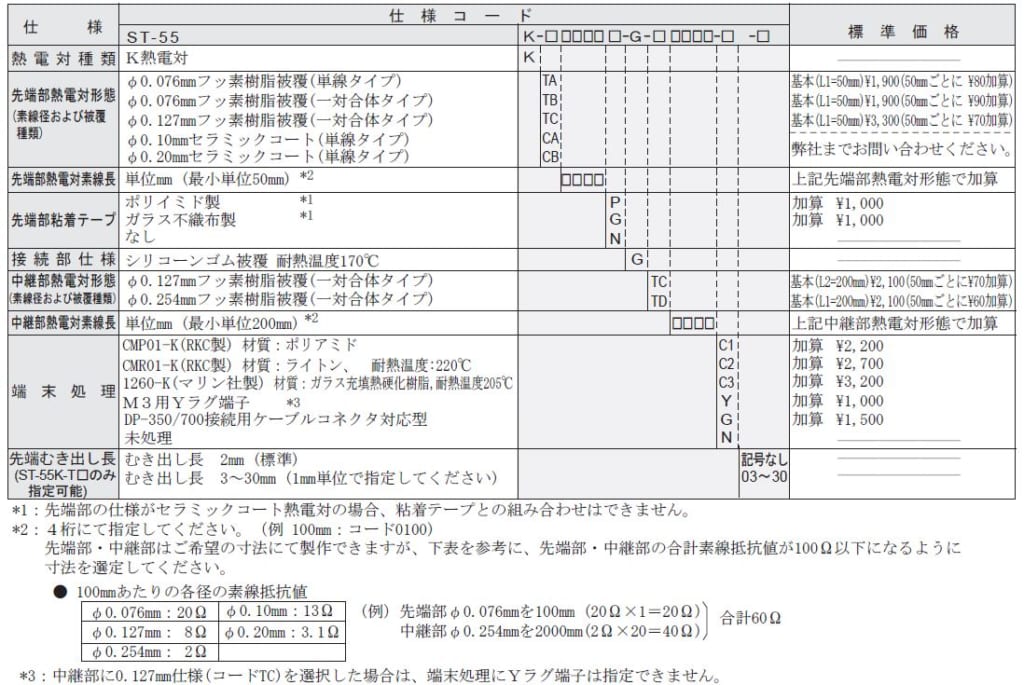

ST-55

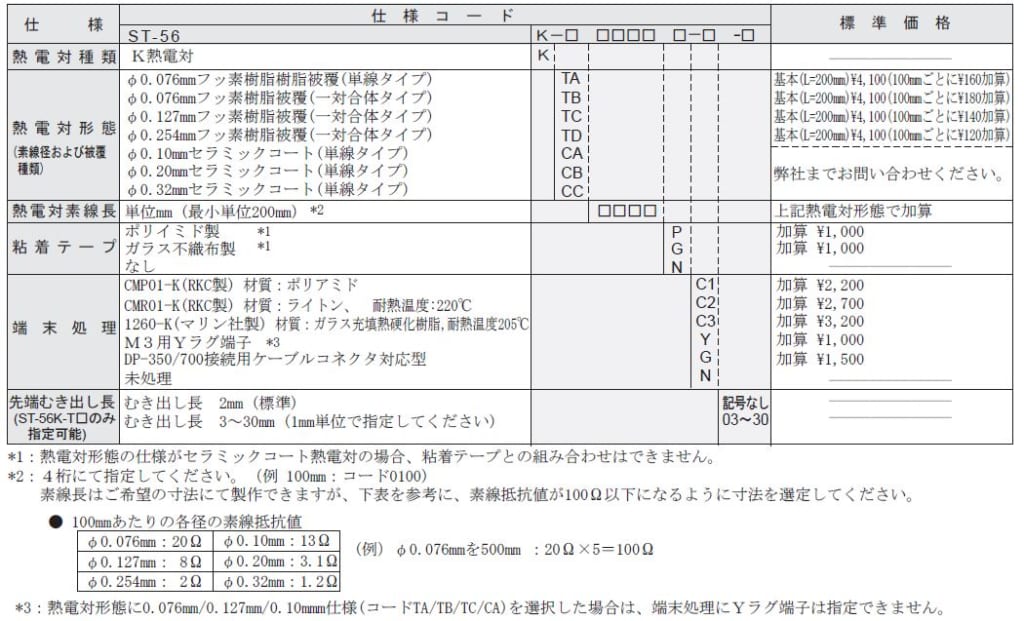

ST-56
