RKC理化工业PF900温度程序调节器
程序调节器（温度控制器）
PF900
- 测量精度：显示值的±0.1%
- 采样周期：0.1秒
- 99 个模式× 10 个段到 10 个模式× 99 个段（最多 1024 个段）
- 图形程序模式显示
- 支持前装载机通信
-
插件结构
主要特点
高容量 高达 1024 段程序
■99模式×10段~10模式×99段范围内可进行程序设定。
■32模式×32段设定，所有模式链接时最多可进行1024段程序。
时间信号输出功能/段信号输出功能可选
在以在模式内设定的时间输出的时间信号输出功能和按段设定并输出的段信号输出功能之间进行选择。
可以选择级别 PID 和段 PID
■ 可以按段区分使用等级PID和段PID 。
■可在8级级别（级别PID）或8种存储器组（段PID）中登录设定值。
配备新的控制算法 RSS（斜坡锯稳定器）
■ 在斜坡控制开始时提高追随性 ， 在锯片控制转移时同时抑制过冲 ， 提高控制稳定性 。

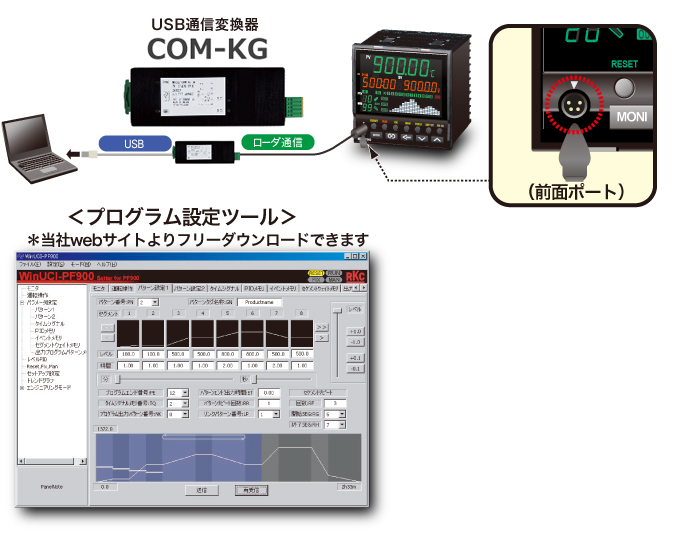

简单设置“前加载器通信 + 程序设置工具”
■ 加载器通信+专用程序设定工具 ， 复杂模式的程序也可直观地轻松设定 。
主要规格
- 输入点数：1点
- 输入类型（通用输入） *输入范围请参阅输入范围代码表（型号和价格）
1） 温度、电流和低压输入组
热电偶：K、J、T、S、R、E、B、N、W5Re/W26Re、U、L、PLII
电阻器：Pt100、JPt100
直流电压（低）:D C0~10mV、DC-10~10mV、DC0~100mV、DC-100~100mV、DC0~1V
直流电流输入：DC0~20mA， DC4～20mA
2） 高压输入组
直流电压（高）:D C-1 至 1V、DC0 至 5V、DC 1 至 5V、DC0 至 10V
- 采样周期：0.1 秒 * 0.05 秒，可更改为 0.25 秒
- 测量精度：±（显示值的 0.1% = 1digit） * 取决于输入和范围
- 程序控制功能
1）存储模式：最多99个模式（可变）
2）段数：最多1024个段
※但是每个模式的最大段数在99段以内
3）段时间：每个段0小时0分钟~500小时0分钟或0分钟0秒~500分钟0秒
4） 附加功能：快进和倒带功能、输出程序功能、复制功能、标记功能、数据**、剩余时间显示（段剩余时间/模式剩余时间）
- 时间信号或段信号
1）输出点数：8点
2）输出：最多12点（DO5~12可选） DO分配指定
- 数字输入 （DI7-11）
1）输入点数：5点
2）切换内容：复位（RESET）、运行（RUN）、保持（HOLD）、步骤（步骤）、模式切换、正/逆动作切换
- 输出（OUT1 到 2）
1）继电器触点输出：1a触点
2）SSR驱动用电压脉冲输出：DC0/12V
3）电流输出：DC0~20mA，DC4~20mA
4）电压连续输出：DC0~5V，DC0~10V，DC1~5V，
5）SSR（三端双向可控硅）输出：额定电流：0.5A
6） 开路收集器输出
- 数字输出（4点）DO1~4：继电器触点输出 1a触点
- 事件功能（4 点）：可任意分配给数字输出 （DO 1-12）
- 模拟输出（1点）：可任意分配给输出（OUT 1~3）
- 加载器通信功能：通信方法 RS-485
<可选规格>
- 输出 （OUT3）
1） SSR 驱动电压脉冲输出：DC0/12V
2） 电流输出：DC0 至 20mA，DC4 至 20mA
3） 电压连续输出：DC0 至 5V、DC0 至 10V、DC 1 至 5V、DC 0 至 1V
4） 开路收集器输出
- 数字输入（5点）：WAIT解除、模式切换
-
数字输出（8点）DO5~12：开路集电极输出
※DO1~12，时间信号、事件、加热器断线警报、环路断线警报、温度输入异常、RUN状态、FIX模式状态、MAN模式状态、斜坡状态、浸泡状态、HOLD状态、加权状态、模式结束信号、AT状态、FAIL、HOST/ 可根据控制器间通信异常 、 FBR输入异常任意分配
- 加热器断线警报用CT输入：最多2点
- 开度反馈电阻 （FBR） 输入：100 至 10kΩ（标准 135 Ω）
- 通信功能：通信方法 RS-485 / RS-422A / RS-232C
- 控制器到控制器通信功能：通信方法 RS-485
<一般规格>
- 电源电压（额定值）：AC100 至 240V，交流/DC24V
- 允许的环境温度：-10~+55°C
- 重量：约470g
- 安全标准：UL UL61010-1
cUL CAN/CSA-22.2 NO.61010-1
CE 标记：低压指令 （LVD） EN61010-1
EMC 指令 EN61326-1
RCM EN55011
外形尺寸
（单位：毫米）

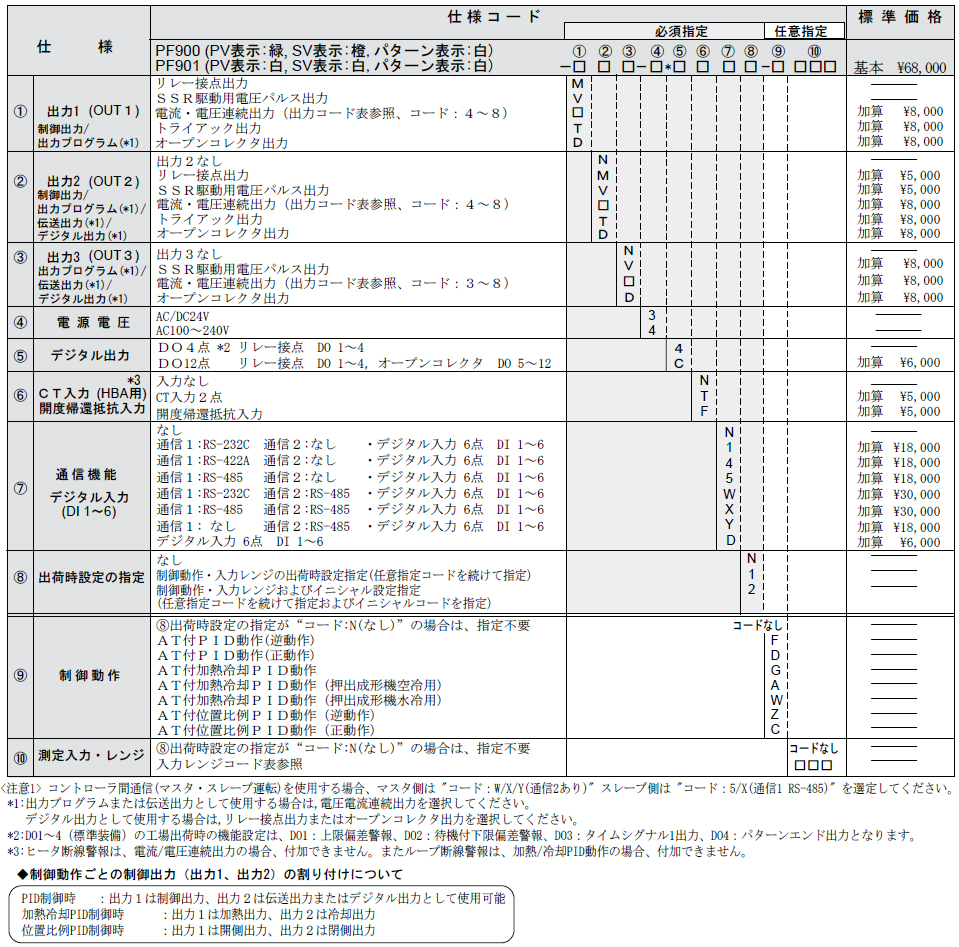

型号/价格
