RKC理化工业HA930压力数字指示调节器
树脂压力数字指示调节器
HA930
- 测量精度：显示值的±0.1%
- 采样周期：0.025秒
- 可连接应变计型树脂压力传感器
- 一台机可同时控制压力和温度
- 插件结构
主要特点
可直接连接应变计型树脂压力传感器
■ 可直接连接本公司树脂压力传感器 ， 可进行压力控制 。
采样周期为 0.025 秒的高速采样
• 通过采样周期 0.025 秒的反馈控制，可以处理高速变化的过程。
■PID常数、各种参数设定等可设定在1/100秒单位。
一台机可控制压力+温度/工艺
■ 1台可控制2CH 。
直接钥匙安装
■ 可通过直接键一键切换自动/手动、远程/本地、RUN/STOP。
• 直接密钥也可以设置为禁用。
主要规格
- 输入点数：最多2点 ※IN2（第2输入）可用作远程输入
- 输入类型（每个组中的 Uniba-Sal 输入） * 输入范围请参阅输入范围代码表（型号和价格）
1）压力输入组（应变计式传感器用） *仅
输入12）温度、电流、低压输入组
热电偶：K、J、T、S、R、E、B、N、W5Re/W26Re、PLII *仅
输入2测温电阻器：Pt100、JPt100 *输入2仅
直流电压（低）:D C0~10mV、DC0~100mV、DC0~1V、DC-10~+10mV、DC-100~+100mV *输入1、2均可
直流电流输入：DC0~20mA、DC4~20mA *输入1、2均可
3） 高压输入组
直流电压（高）:D C0~5V、DC1~5V、DC0~10V、DC -1~+1V、DC-5~+5V、DC-10~+10V *输入1、2均可
- 采样周期：0.025秒
- 测量精度：压力输入 ±（跨度的 0.1%）
温度、电流和低压输入组 ±（显示值的 0.1% = 1digit）
*取决于输入和范围
-
主输出 （OUT1、2、3）
※OUT1、2 ： 控制输出或模拟传输输出（可选）
※OUT3 ： 事件输出 （可选） 或模拟传输输出 （可选）
1） 继电器触点输出： 1a 触点
2） SSR 驱动用电压脉冲输出： DC0/12V
3） 电流输出：DC0 至 20mA，DC4 至 20mA
4） 电压输出：DC0 至 5V、DC 1 至 5V、DC 0 至 10V
5） SSR（三端双向可控硅）输出：额定电流：0.4A
<可选规格>
- 辅助输出 （OUT4/5）： 继电器触点输出 1a 触点
- 事件（报警）功能：最多 4 个点
- 加热器断线警报用CT输入（最多2点）
- 模拟传输输出（最多 3 点）
-
非绝缘型远程输入 ※2ch输入规格时不可
选择1）直流电压（低）:D C0~10mV、DC0~100mV、DC0~1V
2）直流电压（高）:D C0~5V、DC1~5V、DC0~10V
3）直流电流输入：DC0~20mA、DC4~20mA
- 数字输入：最多 7 点 *从事件输入逻辑选择功能分配表中选择功能
- 通信功能：通信方法 RS-485 / RS-422A / RS-232C / CC-链接
- 电源前馈输入
- 开度反馈电阻 （FBR） 输入：标准 135Ω
<一般规格>
- 电源电压（额定值）：AC100 至 240V / AC24V / DC24V
- 允许的环境温度：-10~50°C
- 重量：约460g
- 安全标准：UL UL61010-1
cUL CAN/CSA-22.2 NO.61010-1
CE 标记：低压指令 （LVD） EN61010-1
EMC 指令 EN61326-1
RCM EN55011
外形尺寸
（单位：毫米）

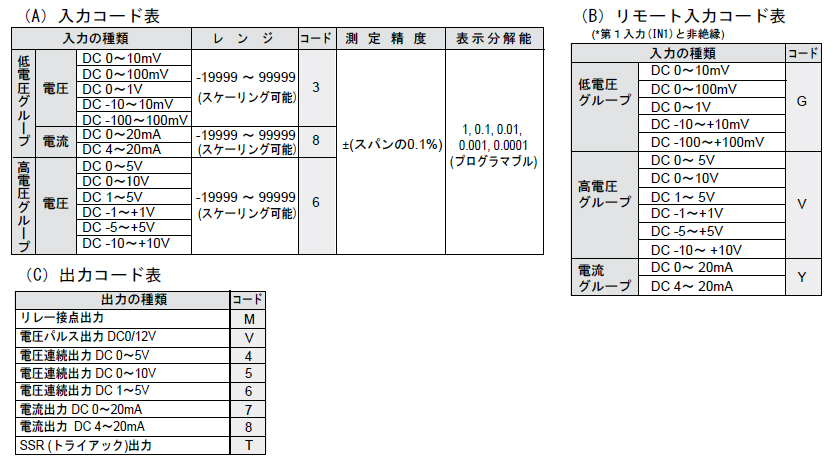

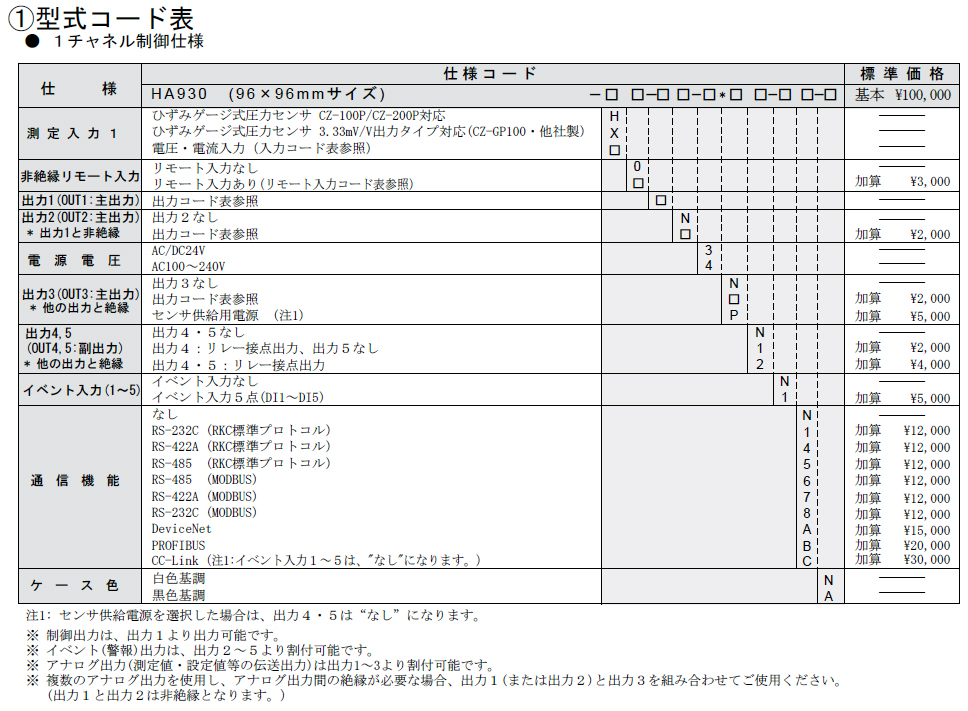

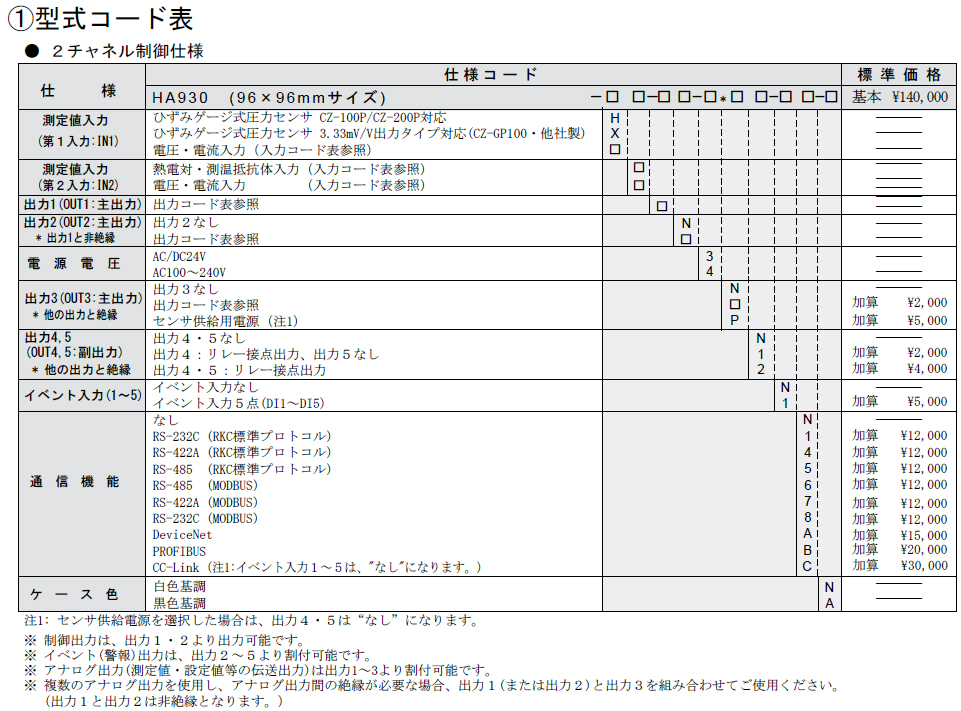

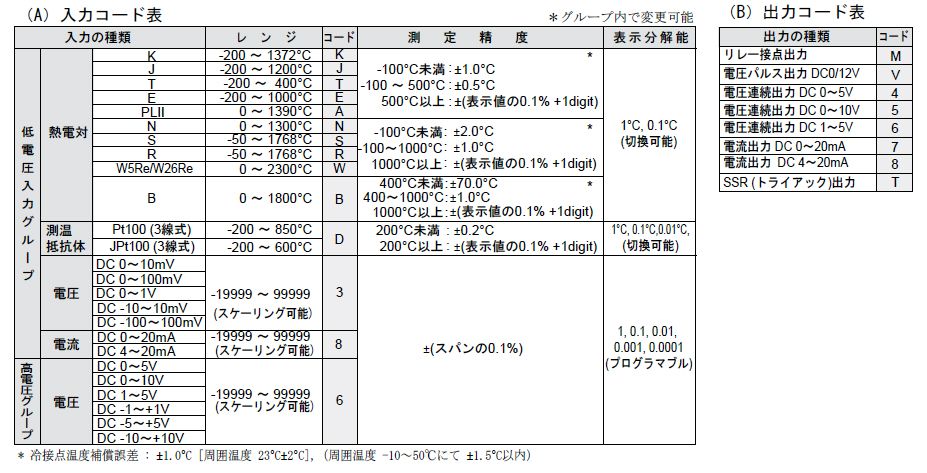

型号/价格
