NITTO-KOHKI日东接头零螺旋耦合器CZL-1SM×CZL-1PM
可实现小间距的配管 ， 实现配管的节省空间化 。
即使紧凑，也能提高冷却配管的冷却效率。
只需轻轻一触，即可快速连接插头插座，从而加快工作速度。
单击一键式连接视频
通过液位减少阀结构，减少连接和分离时的空气污染量和滴漏量。
点击查看液体比较视频
连接时的空气混入量
※1 表示连续使用“耦合器”时始终施加的压力的容许值。 反复使用超过最高使用压力可能会导致泄漏或损坏。
特点
紧凑的尺寸和节省空间
最大外径 16mm （1/8“）， 18.5mm （1/4”）

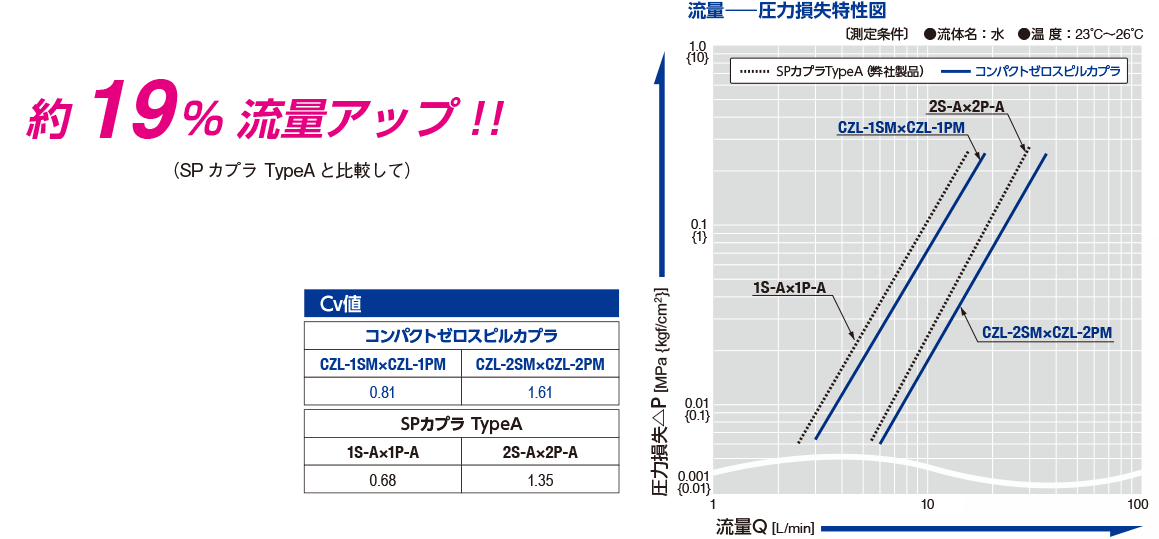

大流量，提高冷却效率

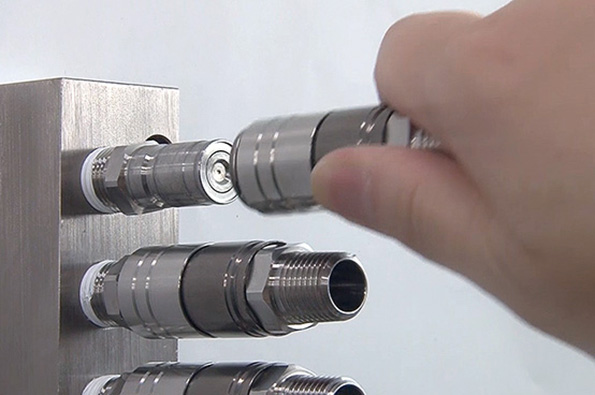

只需插入一触式连接，即可实现良好的可操作性
图像以查看。

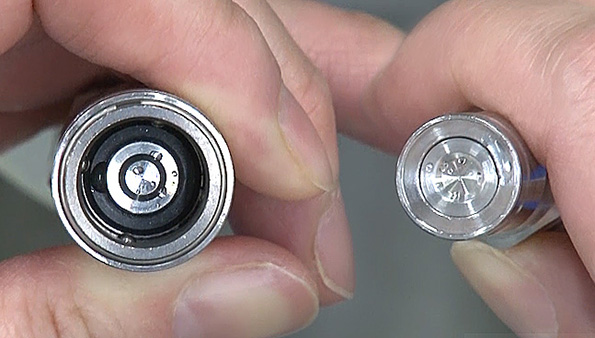

减少连接和分离过程中的滴漏和空气污染
图像。
通过滴流阀结构，减少连接和分离过程中的空气污染和滴漏量
※因使用条件而异
分离时的液体量
※根据使用条件而不同
产品型号
CZL-1SM×CZL-1PM
CZL-2SM×CZL-2PM
产品型号
CZL-1SM×CZL-1PM
CZL-2SM×CZL-2PM
空气混合量 （mL）
0.02
0.04
液体流水量 （mL）
0.015
0.023
规格
产品型号
CZL-1SM
CZL-1PM
CZL-2SM
CZL-2PM
插座
插头
插座
插头
主体材料
不锈钢 （SUS304）
（仅插座主体表面处理：无电镀镍复合电镀）
安装螺钉尺寸
R 1/8
R 1/4
最大工作压力*1 MPa =kgf/cm2}
1.0 {10}
耐压※2 MPa{kgf/cm2}
1.5 {15}
密封材料使用温度范围 ※3
密封材料
显示符号
工作温度范围
备注
乙烯丙烯橡胶
EPDM (EPT)
-10˚C〜+100˚C
标准材料
推荐最大紧固扭矩 N•m {kgf•cm}
安装螺钉尺寸
R 1/8
R 1/4
转矩值
9 {92}
14 {143}
连接产品型号
CZL-1SM × CZL-1PM
CZL-2SM × CZL-2PM
最小横截面面积（mm2)
14.9
30.2
※2：表示即使压力暂时上升也不会妨碍“耦合器”性能的压力极限值。
※3 表示“耦合器”中使用的密封材料的最低和最高使用温度。 但是，由于无法在最低和最高使用温度下连续使用，因此请单独咨询。
产品型号和尺寸表
插头 PM型（内螺纹安装用）
产品型号
对方侧安装
螺钉尺寸
质量
（g）
尺寸 （mm）
L
C
øD
H
T
CZL-1PM
Rc 1/8
11
34
20
12
六角11
R 1/8
CZL-2PM
Rc 1/4
19
39.5
21.5
15.5
六角14
R 1/4
插座 SM 型（用于安装内螺纹）
产品型号
对方侧安装
螺钉尺寸
质量
（g）
尺寸 （mm）
L
øD
H
T
CZL-1SM
Rc 1/8
38
(53)
16
六角13
R 1/8
CZL-2SM
Rc 1/4
49
(55.5)
18.5
六角16
R 1/4
