SAKAGUCHI坂口电热U-7喷嘴用线加热器

喷嘴用线加热器

由于表面接触的方形类型，与传统的圆线类型相比，可以获得有效的热量。 引线端设有非发热部。 热电偶可以内置在加热部分的中心。

• 端子部非发热结构
  引线端设有非发热部，降低了引线端断线的风险。
• 热电偶内置产品也可以制造（**U-1~U-5 200V规格）
  发热部的任意位置均可内置热电偶。
  在加热器元件的最高温度（650°C）附近使用时，建议使用内置热电偶。

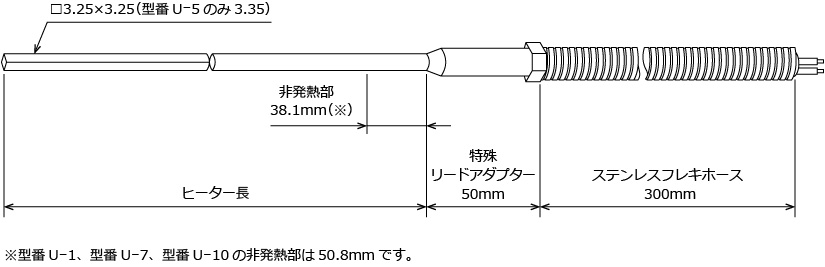

形状

标准规格

标准产品以直线状态库存。
请参考仅配合图，告知型号、喷嘴直径、卷绕加工尺寸详情（紧贴卷绕、疏松、导线的形状（标准或定制）。

※100V规格可另行咨询
※护套材质：Inconel

参考资料 仅适合图表（喷嘴卷绕尺寸指南）

型号	U-1		U-2		U-3		U-4		U-5		U-6
加热器长度 （毫米）	400		500		600		700		800		900
容量 （W）	200		300		400		450		500		550
	圈 数	粘附长度 - 稀疏绕组限制长度	圈 数	粘附长度 - 稀疏绕组限制长度	圈 数	粘附长度 - 稀疏绕组限制长度	圈 数	粘附长度 - 稀疏绕组限制长度	圈 数	粘附长度 - 稀疏绕组限制长度	圈 数	粘附长度 - 稀疏绕组限制长度
13	7	25～46	9	32～68	10	35～64	12	42～64	14	49～85	16	56～100
14	6	21～40	8	28～57	10	35～59	11	39～54	13	46～78	15	53～93
16	6	21～40	7	25～53	9	32～57	10	35～59	12	42～75	13	46～85
18	5	18～29	6	21～43	8	29～54	10	35～57	11	39～70	12	42～85
20	5	18～29	6	21～40	7	25～43	9	32～70	10	35～70	11	39～85
22	4	14～25	5	18～36	7	25～43	8	28～70	9	32～70	10	35～85
24			5	18～32	6	21～43	7	25～70	8	28～70	9	32～85
26			4	14～29	6	21～40	7	25～70	8	28～70	9	32～85
28					5	18～32	6	21～50	7	25～57	8	28～70
30					5	18～32	6	21～50	7	25～57	8	28～70
32					5	18～32	6	21～50	6	21～46	7	25～68
34					4	14～32	5	18～40	6	21～50	7	25～68
36							5	18～40	6	21～50	6	21～57
38							5	18～36	5	18～40	6	21～57
40							4	14～36	5	18～40	6	21～57
42									5	18～40	5	18～46
44									5	18～40	5	18～46
46									4	14～36	5	18～46
48											5	18～46
50											5	18～46
55											4	14～43
60											4	14～43

*由于加工时存在尺寸公差，因此可能与显示的绕组数不同。 请选择具有宽裕规格的规格。
如果您正在考虑以指定的精加工尺寸进行生产，请联系我们的销售代表。

型号	U-7		U-8		U-9		U-10		U-11
加热器长度 （毫米）	1000		1200		1400		1600		1800
容量 （W）	620		720		850		1000		1140
	圈 数	密合长度~ 疏卷极限长度	圈 数	密合长度~ 疏卷极限长度	圈 数	密合长度~ 疏卷极限长度	圈 数	密合长度~ 疏卷极限长度	圈 数	密合长度~ 疏卷极限长度
13	18	63～114	22	77～142	26	91～170	30	105～200	34	120～234
14	17	60～110	21	74～142	24	84～167	28	98～199	32	112～234
16	15	53～103	18	63～128	22	77～167	25	88～195	28	98～220
18	14	50～100	17	60～117	20	70～163	23	81～192	26	91～220
20	12	42～100	15	53～114	18	63～142	21	74～185	23	89～200
22	11	39～100	14	50～114	16	56～142	19	67～185	21	74～200
24	11	39～100	13	46～114	15	53～142	18	63～185	20	70～200
26	10	35～100	12	42～114	14	49～142	16	56～156	19	67～185
28	9	32～85	11	39～114	13	46～142	15	53～156	17	60～178
30	9	32～85	10	35～114	12	42～142	14	49～156	16	56～178
32	8	28～85	10	35～114	12	42～142	14	49～156	15	53～178
34	8	28～85	9	32～110	11	39～142	13	46～156	15	53～178
36	7	25～75	9	32～110	10	35～142	12	42～142	14	49～170
38	7	25～70	8	28～100	10	35～142	12	42～142	13	46～170
40	6	21～57	8	28～100	9	32～120	11	39～142	12	42～156
42	6	21～57	8	28～100	9	32～120	11	39～142	12	42～156
44	6	21～57	7	25～78	9	32～120	10	35～142	11	39～156
46	6	21～57	7	25～78	8	28～114	10	35～142	11	39～156
48	5	18～46	7	25～78	8	28～114	9	32～135	10	35～156
50	5	18～46	6	21～70	8	28～114	9	32～135	10	35～156
55	5	18～46	6	21～70	7	25～100	8	28～128	9	32～156
60	4	14～43	5	18～50	6	21～70	7	25～100	8	28～128

*由于加工时存在尺寸公差，因此可能与显示的绕组数不同。 请选择具有宽裕规格的规格。
如果您正在考虑以指定的精加工尺寸进行生产，请联系我们的销售代表。

如何使用参考资料（仅拟合图表）

【密合长度和稀疏卷绕极限长度例】型号U-1时
，将加热器长度400mm的加热器卷绕在气缸直径φ13上时，25mm~46mm表示可卷绕宽度。

粘附长度为 25 mm。

・密合长度延长46mm时，不会缠绕。

【选择例】想要气缸直径φ13、卷绕长度40mm时

您可以从三种类型的型号 U-1、U-2 和 U-3 中进行选择。
在这种情况下，请根据需要的热量（200W、300W 或 400W）进行确定。
此外，请从以下三种类型中选择引线的取出形状。
